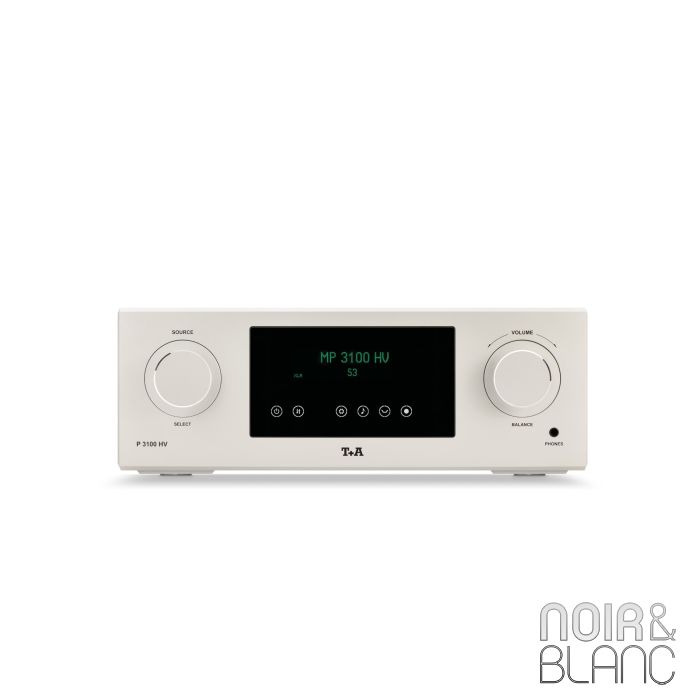

T+A P 3100 HV

Le design et le concept du préamplificateur T+A P 3100 HV sont basés sur le P 3000 HV. Extérieurement, la différence se limite au numéro de type. En termes de circuits, cependant, toute la section du préamplificateur, et donc la partie la plus importante, a été encore améliorée.

Jusqu'à présent, les étages d'entrée et de sortie du P 3000 HV étaient couplés au contrôle de volume par relais avec des condensateurs de haute qualité.
Dans le P 3100 HV, un nouveau circuit imprimé très complexe compense les coefficients de température des transistors et les points de fonctionnement peuvent être réglés avec précision, ce qui signifie que les étages de préamplification ont un couplage en courant continu pur. Il n'y a plus de condensateurs de couplage sur le trajet du signal entre l'étage d'entrée, le contrôle du volume et l'étage de sortie. La carte du préamplificateur est absolument stable en termes de tension et de température.
En outre, l'alimentation numérique est dotée d'une plus grande puissance et est encore mieux protégée. Le transformateur torique de la partie analogique, déjà surdimensionné, a été porté à 115 VA. La somme de ces mesures conduit à une amélioration significative de la qualité du son.

Dans la conception ingénieuse des circuits de la série HV (= High Voltage) - développée en interne par T+A - tous les étages d'amplification fonctionnent à des tensions de fonctionnement beaucoup plus élevées que d'habitude : dans le préamplificateur, la tension peut atteindre 100 volts, dans l'amplificateur de puissance, elle peut atteindre 360 volts. De la même manière que pour les amplificateurs à lampes, la modulation réelle de tous les étages peut être maintenue à un niveau très bas. Seul un très faible pourcentage (moins de 20 %) de l'excursion possible des transistors de l'amplificateur est utilisé, ce qui élimine pratiquement la courbure (non-linéarité) de cette caractéristique. D'autres mesures visant à améliorer la linéarité des étages d'amplification de tension sont également employées. En plus d'une linéarité exceptionnelle, les tensions de fonctionnement élevées utilisées offrent l'avantage d'une plage dynamique extrêmement large.

La section des connecteurs sur le panneau arrière témoigne de manière impressionnante de la conception sans compromis du P 3100 HV et de sa construction symétrique double mono. Les canaux sont toujours séparés. Les circuits imprimés des préamplificateurs sont exactement identiques et se trouvent sous le couvercle du boîtier ; cette disposition élimine les influences électromagnétiques. Les circuits imprimés sont logés dans leur propre compartiment fait de plaques d'aluminium à parois épaisses (10 à 15 mm), et sont complètement séparés et protégés du bloc d'alimentation et de l'alimentation secteur dans la partie inférieure du boîtier.

La topologie du circuit est basée sur un amplificateur différentiel à cascode avec des transistors audio J-FET sélectionnés à la main. Tous les étages sont de construction entièrement discrète, sans amplificateurs opérationnels. Leur linéarité ne provient pas d'une contre-réaction "dure", comme dans le cas des amplificateurs opérationnels standard, mais de la qualité de la topologie du circuit et des composants utilisés, qui sont soigneusement sélectionnés et ajustés. C'est pourquoi il n'est pratiquement pas nécessaire d'avoir une contre-réaction globale. La technologie T+A HV permet de traiter des signaux jusqu'à 80 Vss sans distorsion - une valeur unique pour un préamplificateur à transistors.
