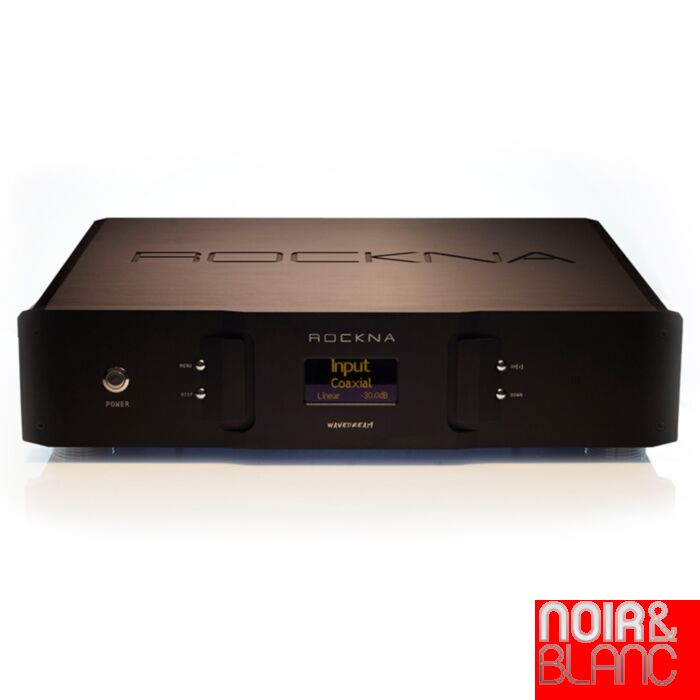

ROCKNA Wavedream DAC Signature XLR

ARCHITECTURE DÉFINIE PAR LOGICIEL

Rockna a toujours pensé que l'audio haut de gamme devait être tout en innovation. Jouer avec des puces disponibles dans le commerce est amusant et constitue certainement un moyen bon et économique de produire un bon son. Mais une fois que vous voulez concevoir un produit de pointe, l'approche du commerce ne s'applique pas. Naturellement, une solution personnalisée, libérée de la limitation des jeux de puces disponibles, se met en place, permettant de concevoir et de construire à partir de zéro un système audio numérique complet.

Tous les composants du Wavedream DAC concernent le traitement numérique et sont entièrement construits sur une seule pièce de silicium programmable - un FPGA . Avec un FPGA, son architecture matérielle interne pourrait être décrite par un logiciel (en fait, un logiciel très complexe). Lorsque vous mettez à jour le Wavedream avec un nouveau micrologiciel, vous changez en fait son matériel. Ce système permet une grande flexibilité, une protection contre l'obsolescence et nous permet d'améliorer le son de votre dac en changeant son architecture interne, ou d'ajouter de nouvelles fonctionnalités intéressantes, ou d'améliorer celles qui existent déjà.

SYSTÈME D'HORLOGE FEMTOVOX

L'horloge est le cœur d'un système de reproduction numérique. Sa précision et son niveau de jitter sont essentiels pour la qualité du son. Seul un très bon système d'horloge peut faire le chemin jusqu'au son analogique sur la sortie de votre DAC. Si l'horloge est défectueuse, il se produira une dureté numérique et la sensation analogique de la musique sera gravement altérée.

En gardant ces faits à l'esprit, Rockna a conçu pour le Wavedream un système d'horloge avancé appelé le femtovox. Avec le femtovox en place, on est assuré que seules des quantités extrêmement faibles de jitter sont présentes à l'entrée de l'horloge de conversion dac. Son architecture unique utilise une horloge de conversion directement synthétisée à l'entrée du dac, sans aucun conditionnement, ce qui donne une performance constante de jitter à n'importe quelle fréquence d'échantillonnage. L'horloge de conversion est contrôlée avec une précision de 1 ppb, tout en présentant un jitter d'environ 300 fS.

FILTRES NUMÉRIQUES PERSONNALISÉS

Le Wavedream échantillonne tout matériel avec un taux fixe de 16x. Les modules dac décoderont le flux numérique avec un taux de 768Khz, ou 705,6Khz, respectivement, selon le taux d'échantillonnage d'entrée. Ce taux est optimal pour les performances analogiques des modules dac. Derrière ce simple facteur de multiplication (16x) se cache une énorme puissance de traitement. Les filtres numériques sont réalisés grâce à l'effort combiné de 58 blocs DSP, ce qui donne un chiffre impressionnant de 15 GMACS de puissance de traitement.

Les filtres développés sont uniques. Rokna  évité les filtres standard à taux de Nyquist car ils ne fournissent pas les performances attendues pour le dac. Après de nombreuses simulations mathématiques et des tests d'écoute minutieux, un filtre de suréchantillonnage Parks-McClellan personnalisé a ét créé. Il existe trois variantes disponibles sur le micrologiciel actuel : linéaire, minimum et phase hybride. Il s'agit de filtres hautement optimisés, offrant des performances étonnantes avec un grand nombre de prises (5k), et ils sont différents en ce qui concerne la réponse impulsionnelle. Le type de phase minimum montre toute cette énergie après l'impulsion, tandis que le filtre spécial de phase hyride a une réponse combinée entre linéaire et minimum, présentant un très faible dépassement avant l'impulsion.

CONVERSION D/A

Pour l'étape de conversion D/A effective, Rockna a développé des modules dac dédiés appelés RD-0 (utilisé dans Signature - structure 27 bits) et RD-1 (utilisé dans Edition - structure 26 bits). Les modules eux-mêmes sont des pièces technologiques complexes, partageant une topologie en échelle hybride de signes et d'amplitudes discrets, pilotée par un algorythme complexe qui est intégré dans leur propre FPGA. Par conséquent, le micrologiciel des modules dac peut être mis à jour tant au niveau des performances que des fonctionnalités. Actuellement, le RD-0/1 peut supporter une fréquence d'échantillonnage maximale de 6 MHz, qui est la fréquence d'échantillonnage maximale spécifiée par l'industrie pour un dac audio. La sortie des modules dac n'est pas tamponnée, ce qui permet une transparence maximale et une reproduction naturelle du son.

ÉTAPE DE SORTIE

Enfin, le dernier étage du chemin du signal est l'étage de sortie analogique. Sa contribution au son final est d'une extrême importance. Conçu à partir de zéro pour fonctionner avec les modules de conversion RD-0 & RD-1, l'étage de sortie est totalement discret et agit comme un tampon à grande vitesse. Entièrement réalisés avec des composants à trous traversants (non smd), ils combinent des dispositifs j-fet et bipolaires dans une conception de classe A, avec une impédance de sortie en boucle fermée de moins de 1 ohm et un bruit d'entrée équivalent aussi faible que 1nV, ce qui correspond parfaitement aux performances globales du convertisseur.

L'ALIMENTATION ÉLECTRIQUE

Il y a 3 transformateurs séparés, et toutes les alimentations sont linéaires à faible bruit - aucune alimentation à découpage n'est utilisée. Il y a un total de 20 régulateurs linéaires à l'intérieur du dac. Rockna a consacré son attention aux régulateurs des modules dac - qui sont conçus dès le départ pour une faible impédance et un très faible bruit.

CARACTÉRISTIQUES SUPPLÉMENTAIRES DU MENU

Le menu dac propose une série de fonctionnalités utiles :

- La fonction de préamplification - Le Wavedream possède un contrôle de volume de 256 pas qui permet la connexion directe d'un amplificateur de puissance. Le contrôle de volume a des pas de 0,5 dB pour un réglage fin de la résolution.

- La fonction de sélection de la phase - l'utilisateur peut changer la phase absolue du signal de sortie.

- La fonction de sélection de filtre - dont il a été question plus haut. Les filtres peuvent être désactivés pour le fonctionnement du NOS.

- Le réglage de l'horloge - il y a 2 modes de réponse de la PLL numérique, stream et local. Pour plus d'informations, veuillez consulter le document technique sur l'horloge dans la section technologie.

- Dither - pour améliorer la linéarité de l'échelle R2R, un dither ultrasonique est appliqué sur les 4 derniers bits du mot numérique de 24 bits.

DÉTAILS DE LA CONSTRUCTION et ASSEMBLAGE INTERNE

Le Wavedream bénéficie à l'intérieur d'une disposition symétrique complète et soigneusement étudiée. Les chemins de signal les plus courts et la conception adéquate de l'arbre d'horloge ont été les principales lignes directrices. Toutes les connexions hors bord sont réalisées avec la norme LVDS pour une interférence minimale, une vitesse élevée et un jitter minimal.

La section du transformateur est blindée en interne pour éviter les fuites EMI internes. Le châssis est entièrement fabriqué en aluminium anodisé noir avec une épaisseur maximale de 20 mm pour la plaque frontale. Les interrupteurs sont en finition ruthénium noir.

Caractéristiques :

ENTRÉES NUMÉRIQUES :

- S/PDIF 24bit 44.1-192k PCM , DoP DSD64

-  AES/EBU 24bit 44.1-192k PCM, DoP DSD64

- USB 32bit 44.1-384k PCM, DSD64-512

-  HD-Link1 (LVDS) 32bit 44.1-384k PCM, DSD64-512

-  HD-Link2 (LVDS) 32bit 44.1-384k PCM, DSD64-512

SORTIES (Wavedream Edition) :

- THD+N (à - 6dB) : 0,003% ou -90 dB

- Rapport S/B (0 dB) : 122 dB

- Gamme dynamique :  122 dB

- Impédance de sortie : 0,5 ohms

- Tension max. : 6,6Vpp(SE) ; 13,2Vpp(XLR)

SORTIES (Signature de Wavedream) :

- THD+N (à -6db) : 0,0008% ou -102 dB

- Rapport S/B (0 dB) : 132 dB

- Gamme dynamique :  132 dB

- Impédance de sortie : 0,5 ohms

- Tension max. : 10Vpp(SE) ; 20Vpp(XLR)

Traitement numérique :

- Entrées numériques de capture asynchrone à haute fréquence :  échantillonnage 560MHz

- PLL à base de mémoire, domaine numérique uniquement : 300 fS jitter

- Filtres numériques personnalisés : phase linéaire, minimale et hybride, 16x

- Type de filtre : (convolution avancée) Parks-McClellan, 4820 tapes

- Précision mathématique : 68 bit INTEGER

- Atténuation de la bande d'arrêt : - 145 dB

- Ondulation de la bande passante : 0,0001 dB

- Soit : Distribution de forme triangulaire

- Contrôle du volume : tableau multiplicateur personnalisé, 256 pas, pas de 0,5 dB

Divers :

- Ecran 128x64 jaune olé, dimmable en 8 étapes

- 4 interrupteurs de contrôle

- Télécommande IR

- Mise à jour du firmware via usb

- Dimensions : 440 x 360 x 90 mm

- Poids (net) : 7,8 Kg
