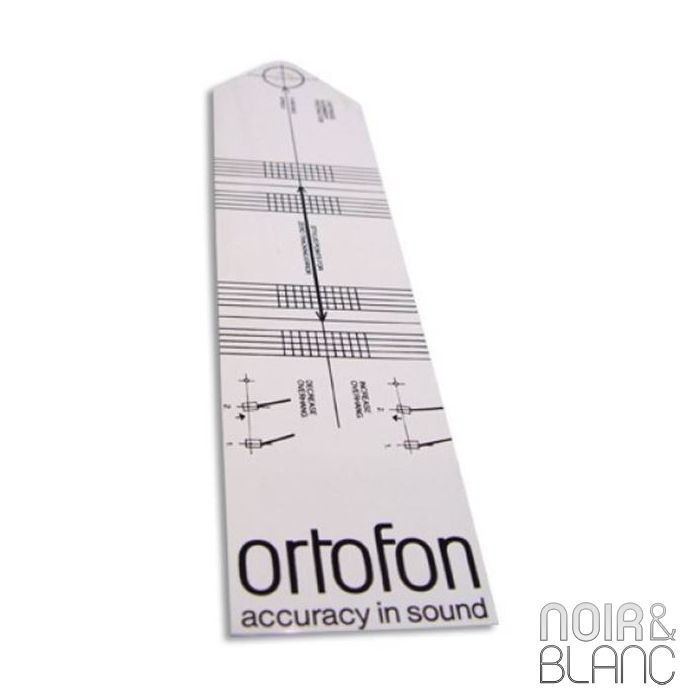

L'ORTOFON ALIGNMENT TOOL est un rapporteur d'alignement qui est utilisé pour trouver la bonne distance entre la pointe du stylet et le pivot du bras de lecture.
Lors de l'alignement d'une cellule pour la tangence à l'aide du rapporteur d'alignement, il est essentiel de se rappeler que vous essayez d'aligner le cantilever (et donc le stylet), et non le corps de la cellulee. Il n'y a aucune garantie que le porte-à-faux est parfaitement aligné à l'intérieur du corps de la cellule, donc un simple alignement du corps de la cellule ne produira pas nécessairement le résultat souhaité.
De plus, de nombreux corps de cellules ont des côtés non parallèles, ce qui rend pratiquement impossible l'alignement tangentiel du corps de cellule avec les lignes de tangence de la jauge.
Un rapporteur d'alignement est un gabarit en plastique sur lequel sont imprimés le(s) point(s) nul(s) et les lignes de tangence sur lesquelles la cellule doit être alignée. Le gabarit est placé sur la broche de la platine vinyle (grâce à un trou de la taille d'une broche percé dans le gabarit) et placé contre le plateau.
La cellule doit être ajustée jusqu'à ce que le cantilever soit parallèle à l'ensemble des lignes parallèles. Et cela doit être réalisé pour les deux points indiqués. Lorsque l'axe longitudinal de la cellule est parallèle aux lignes horizontales, l'erreur de suivi sera minimale.
