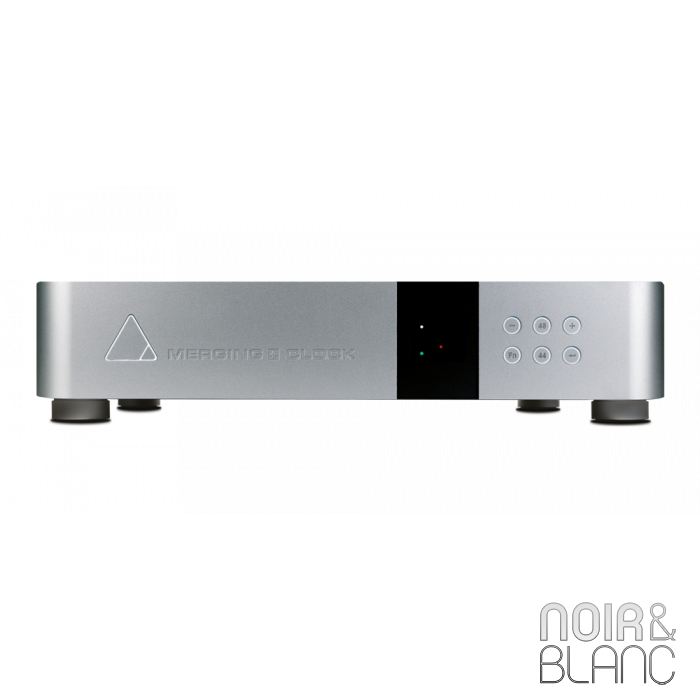

MERGING+ CLOCK
Une question avant de finaliser votre commande ?
Notre équipe d'experts vous réponds par email ou au +32 538 44 51 (mar-sam, 10h-12h30 et 14h-18h30)
Fiche technique
Informations techniques complémentaires
Des années d'expérience et de recherche par Merging ont conduit à la découverte de ces points critiques - la stabilité de l'horloge à court terme et les performances en matière de bruit de phase sont exceptionnellement importantes pour la qualité du son. MERGING+CLOCK fournit la solution de pointe pour les applications audio numériques, qui atteint une stabilité à court terme de niveau 7E-13 à la sous-seconde et aussi bas que -111dBC à 1Hz de décalage (CLOCK-U). Plus important que les spécifications techniques, le MERGING+CLOCK va susciter des émotions et toucher votre cœur par la pureté du son.
Les horloges de haute précision sont fournies par un certain nombre de fabricants et il existe des normes reconnues pour les appareils qui ne font pas partie d'un réseau. Le MERGING+CLOCK offre trois types de connexion différents. Le premier est le connecteur RJ45 pour les réseaux RAVENNA/AES67 ; suit un 625kHz dédié spécialement adapté pour une connexion directe NADAC ou PLAYER ; puis deux connecteurs BNC 10MHz pour les autres composants Hi-End et enfin quatre connecteurs Word Clock BNC standard pour chaque fréquence d'échantillonnage de 44,1kHz à 1536kHz. Cela représente 32 fois 1FS !
Le MERGING+CLOCK n'est pas seulement conçu pour synchroniser votre réseau RAVENNA, il est également fourni avec une connexion directe haute performance à votre MERGING+NADAC offrant également une commutation automatique de la fréquence d'échantillonnage, avec deux sorties synchrones à 10MHz pour d'autres composants haut de gamme et avec un ensemble de quatre sorties Word Clock pour nos amis professionnels.
Caractéristiques techniques :
-
TEMPÉRATURE DE FONCTIONNEMENT : 0°C - 55°C (ENVIRON 30°F -130°F)
-
TAUX D'HUMIDITÉ DE FONCTIONNEMENT : 20 % RH - 70 % RH
WARM UP :
-
10 MIN
-
CLOCK-U : 2 HEURES PARFAITES
-
HORLOGE-L : 1 HEURE PARFAITE
STABILITÉ DE FRÉQUENCE :
-
CLOCK-U : +/-20PPB
-
CLOCK-L : +/-50PPB
STABILITÉ À COURT TERME DE SORTIE 10MHz :
-
CLOCK-U : TYPIQUE 7E-13
-
CLOCK-L : TYPICAL 2E-12
AMPLITUDE DE SORTIE 10MHz :
-
SINE > 7dBm @ 50OHM DE CHARGE
-
10MHz Bruit en phase de sortie TYPE :
CLOCK-U :
-111dBC @ 1Hz
-135dBC @ 10Hz
-145dBC @ 100Hz
-155dBC @ 1kHz
-160dBC @ 10kHz
CLOCK-L :
-103dBC @ 1Hz
-130dBC @ 10Hz
-140dBC @ 100Hz
-155dBC @ 1kHz
-155dBC @ 10kHz
-
NADAC /10MHz (N/10) SIGNAL DE SORTIE : LVTTL FIXE 625kHz
-
SIGNAL DE SORTIE DE L'HORLOGE WORD CLOCK : LVTTL 44.1K - 1.536MHz
-
GB ETHERNET : AES67/RAVENNE
L'avis de Noir & Blanc
Le MERGING+NADAC et le MERGING+PLAYER offrent une fidélité et une qualité audio qui ont laissé de nombreuses critiques dans l'expectative. Le MERGING+POWER pousse l'enveloppe un peu plus loin en fournissant les conditions de puissance optimales pour chaque circuit. Le MERGING+CLOCK élimine le dernier compromis possible en matière de performances : l'horloge maîtresse.
L'horloge des signaux audio numériques est d'une importance vitale pour obtenir la meilleure fidélité possible. L'expérience de Merging dans la gestion des défis liés à la synchronisation parfaite des appareils numériques est inestimable. La technologie du réseau RAVENNA permet de distribuer beaucoup plus facilement des informations de synchronisation super précises à tous les appareils connectés, mais pourquoi ne pas aller plus loin et rendre votre horloge maîtresse d'une précision phénoménale.
La fusion consiste à éliminer les compromis mais à offrir un choix pour répondre à différents budgets. L'HORLOGE est donc disponible en deux éditions :
CLOCK-L : L'édition Low Noise, offre une précision extraordinaire avec une stabilité de fréquence de +/-50ppb. L'état de l'art en matière de performances d'horloge.
CLOCK-U : L'édition Ultra-Low Noise, offre le presque un chiffre incroyable de +/-20ppb. Le choix pour ceux qui recherchent l'ultime !
Les deux éditions de MERGING+CLOCK vous permettent d'atteindre le summum de la précision en utilisant un oscillateur à cristal OXCO de qualité instrumentale qui est couplé à un système d'amortissement Q. Cela réduit les effets de toute vibration mécanique qui pourrait être présente dans votre environnement d'écoute.
