Puissance efficace continue 20W + 20W / 8Ω, 40W + 40W / 4Ω
Entrées 4 entrées RCA asymétriques, 1 entrée phono (commutable MM/MC), 2 entrées XLR symétriques
Entrées / sorties enregistreurs 1 entrées / 1 sorties RCA
Sortie préampli / entrée ampli 1 / 1
Sorties enceintes 2 paires A et B commutables
Circuit d'amplification ODNF version 3.0A
Configuration de l'étage de sortie Transistors bipolaires en configuration triple push-pull
Circuit Intégré de sélection de haute qualité audio oui
Distorsion harmonique
(les 2 canaux en service, correcteurs débrayés) <0.007% (8Ω,1KHz)
<0.02% (8Ω,20Hz~20KHz)
Sensibililité d'entrée / Impédance d'entrée PHONO(MM) : 2.5mV / 47KΩ
PHONO(MC) : 0.3mV / 100Ω
LIGNE RCA: 180mV / 47KΩ
LIGNE XLR : 180mV / 79KΩ
ENREGISTREMENT : 180mV / 47KΩ
Niveau de sortie ENREGISTREUR : 180mV
PRE-OUT : 1V
Rapport Signal / Buit pondéré
(IHF-A, correcteurs débrayés) PHONO(MM) : >91dB (sur signal 5mV)
PHONO(MC) : >75dB (sur signal 0,5mV)
LIGNE : >105dB (entée shuntée)
Réponse en fréquence
(correcteurs débrayés)
PHONO(MM/MC) : 20Hz~20,000Hz(+ ou - 0.5dB)
LIGNE : 20Hz~100,000Hz(-3dB)
Facteur d'amortissement 160
Champ d'action des contrôles de tonalité BASS + ou - 8dB à 100Hz
TREBLE + ou - 8dB à 10KHz
Loudness + 7db à 100Hz
+ 5db à 10KHz

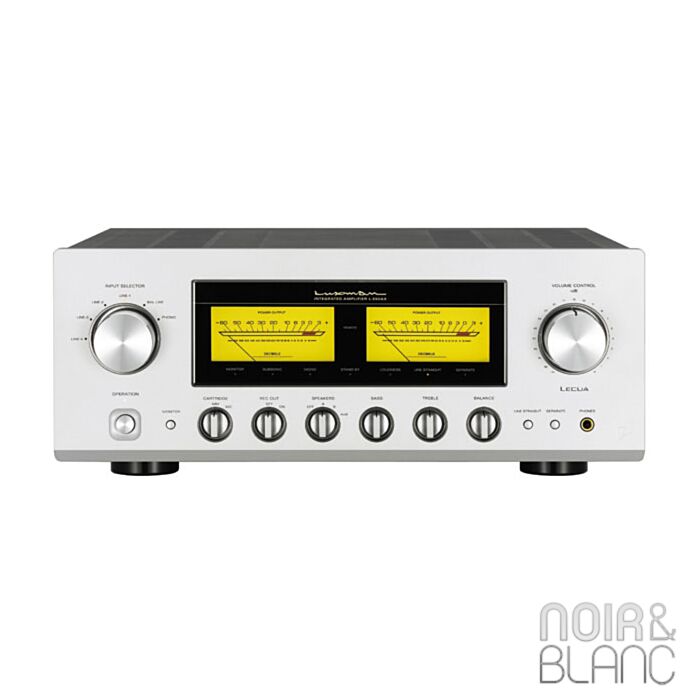

Equipement Façade:
vu-mètres, prise casque, sélecteur cellule MC, sélecteur d'enregistrement, sélecteur d'enceintes (Off,A,B, A+B), sélecteur de modes stéréo/mono, correcteurs de tonalité, balance,touche de débrayage des correcteurs, filtre subsonique, loudness
Panneau arrière:
Sélecteur de phase XLR
Secteur AC230V / 50Hz
Consommation électrique 170W (en l'absence de signal), 0.4W (en mode stand by)
Dimensions extérieures maximales 440 (L) X 178 (H) X 454 (P) mm
Poids 24.3kg (appareil seul)
Accessoire Télécommande en aluminium, cordon secteur
