Préamplificateurs Esoteric Grandioso C1X

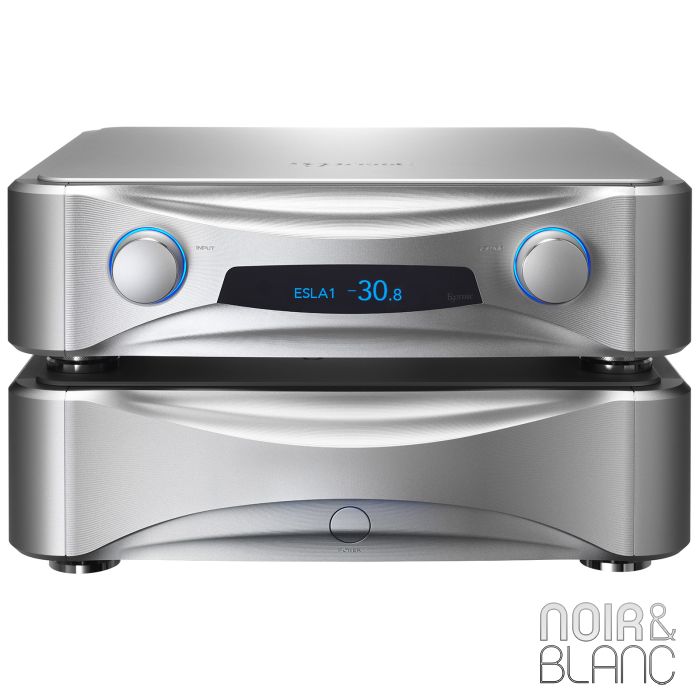

Le préamplificateur Grandioso C1X est un modèle de référence doté de nouvelles technologies. La configuration à deux châssis comprend une unité de contrôle et une alimentation électrique séparées.

En isolant efficacement le bloc d'alimentation, qui peut être une source de vibrations et de bruit, le C1X offre à la musique un niveau sans précédent, le C1X confère à la musique un niveau de dynamisme silencieux sans précédent.

Pour obtenir à la fois la transparence du champ sonore du Grandioso C1X et son sens général du dynamisme, une structure séparée à deux châssis a été choisie pour séparer physiquement l'amplificateur de son alimentation. L'unité d'alimentation linéaire est installée dans un boîtier séparé qui pèse 29 kg. Cela permet une amplification étonnamment propre, le C1X transmettant toute l'énergie et le dynamisme de la musique aux amplificateurs de puissance, tout en assurant un contrôle sans effort de l'ensemble du système.

Le nouveau "système d'atténuateur ultra-fidèle" est le fruit d'une recherche d'un circuit d'atténuateur idéal qui permette un réglage du volume en douceur et sans palier de la "résistance variable", tout en conservant l'excellente qualité sonore du "circuit d'atténuateur à paliers".

Le cœur du système d'atténuation Ultra Fidelity Attenuator System est l'UFA-1792, un module propriétaire qui intègre un atténuateur à résistance variable dans un circuit intégré. Les résistances internes peuvent être commutées par pas de 0,1dB/1 120, ce qui signifie que le volume peut être ajusté par pas étonnamment fine, presque infinite, comparé à un module d'atténuation typique qui offre environ 0,5dB/100 pas. En outre, comme il s'agit d'un module original, tout, depuis les matériaux, la disposition et les schémas des circuits internes, a été examiné sans compromis pour obtenir la résolution et la qualité sonore qui conviennent à un préamplifier haut de gamme.

Le cœur du circuit d'amplification est le module exclusif "Integrated Discrete-Amplifier Module IDM-01". Les matériaux, les circuits et la disposition soigneusement sélectionnés mettent en œuvre la philosophie sonore d'Esoteric, tout comme un amplificateur discret, et le chemin de signal extrêmement court, qui fait la beauté des circuits intégrés, permet une amplification dynamique et délicate des vibrations musicales.

Basé sur deux nouvelles technologies originales de modules (UFA-1792, IDM-01), de nombreux matériaux adaptés à un modèle phare sont utilisés. Le Grandioso C1X  est configuré avec un circuit de préamplifier doublement symétrique qui utilise quatre circuits d'atténuation Ultra Fidelity Attenuator System par canal. Tous les signaux d'entrée sont symétriques et transmis en interne avec une faible impédance pour minimiser les effets de bruit, tandis que la configuration doublement symétrique employant la meilleure technologie de module est totalement exempte de diaphonie de canal et de problèmes d'équilibre de niveau ; puissant, il transmet firmément l'éclat de la musique à l'amplifier de puissance.

Le Grandioso C1X maximise le pilotage des amplifiers de puissance en appliquant la plus grande quantité possible de matériel aux tampons de sortie. L'amplifier tampon de sortie emploie l'Esoteric-HCLD (High Current Line Driver), qui est réputé pour son excellente capacité d'entraînement et sa plage étendue de 180 MHz, et se targue d'une vitesse de balayage étonnamment élevée de 2 000 V/μs. Ce puissant amplifier tampon est installé dans une configuration parallèle pour une seule ligne de signal, tandis que l'amplifier tampon de sortie dispose d'une section d'alimentation indépendante, - avec deux grands transformateurs toroïdaux de puissance dédiés dans des configurations gauche et droite indépendantes.

La configuration monobloc du Grandioso C1X garantit que les canaux audio gauche et droit conservent une indépendance totale de par leur conception. Ces canaux audio totalement séparés s'étendent des entrées du préamplificateur jusqu'à la section d'amplification, et même jusqu'à l'unité d'alimentation CC séparée avec ses deux câbles d'alimentation CA. En fait, la structure monobloc du C1X intègre efficacement deux préamplificateurs monophoniques distincts dans un seul ensemble de composants qui peut être considéré comme le fleuron d'Esoteric.

De ses deux entrées AC à ses deux sorties DC, l'alimentation DC de l'unité d'alimentation présente une construction à deux canaux totalement indépendante. En plus de ces sections d'amplificateur d'entrée/sortie séparées pour les canaux gauche et droit, l'unité de contrôle comporte un total de cinq grands transformateurs de puissance ainsi que des condensateurs de bloc de grande capacité, des diodes barrières Schottky et d'autres pièces soigneusement sélectionnées en accord avec ce modèle phare. En outre, pour accentuer le son spacieux de la série Grandioso, toutes les cartes de circuits internes et même les plaques supérieures des unités présentent une conception semi-flottante, tandis que les cartes de circuits d'entrée et de sortie sont effectivement montées en surface directement sur le châssis.

L'alimentation séparée présente une construction de châssis multicouche, avec des cartes de circuits imprimés et des transformateurs montés sur des châssis distincts. En montant ces composants sur des châssis différents, les vibrations du transformateur sont non seulement considérablement réduites, mais elles ne sont pas non plus transmises aux cartes de circuits imprimés. En outre, le châssis inférieur comporte des fentes de haute précision découpées au laser pour le montage des transformateurs. Ces fentes contrôlent efficacement les vibrations et les dirigent vers l'extérieur grâce aux pieds brevetés d'Esoteric.


Le système unique de transmission de courant "ES-Link Analog" d'Esoteric est la méthode idéale pour la transmission préampli-ampli lorsque le niveau du signal est extrêmement bas. Par rapport à la transmission de tension conventionnelle, il transmet environ 100 fois plus de courant, ce qui le rend moins sensible au bruit et permet d'envoyer toute l'énergie de la musique à l'amplificateur. En outre, elle n'est pas affectée par l'impédance des interconnexions entre le préamplificateur et l'amplificateur, ce qui permet de maintenir une intégrité parfaite entre le signal de sortie du préamplificateur et le signal d'entrée de l'amplificateur.


La section de l'amplificateur d'entrée, ainsi que la section de l'amplificateur de sortie, sont configurées avec des circuits symétriques doubles mono/duals complets avec des transformateurs de puissance et des circuits de redressement indépendants à gauche et à droite. L'élément FET permet un courant instantané de 12 A et un courant constant de 3 A, et minimise la perte de courant.

La section de commande logique, qui contrôle le fonctionnement et l'affichage, est blindée et logée dans le panneau avant, isolée des circuits audio. Un photocoupleur qui convertit le signal de commande en signal optique pour la transmission est utilisé pour la connexion à la section préamplificatrice afin d'assurer une isolation physique et électrique. En outre, l'arrêt complet des circuits de commande, sauf pendant le fonctionnement, permet d'obtenir un fonctionnement à faible bruit sans affecter les circuits audio.

Le contrôle du volume et le sélecteur d'entrée utilisent des boutons de construction solide usinés dans un bloc d'aluminium. L'adoption d'un mécanisme de roulement développé lors de la conception des mécanismes d'entraînement VRDS pour l'axe rotatif permet d'obtenir une rotation extrêmement précise sans vibration du noyau. En réglant le couple de rotation au niveau optimal, on obtient un fonctionnement souple et analogique, digne du préamplificateur phare d'Esoteric.

Une télécommande compacte et simple est incluse et peut également commander les appareils numériques d'Esoteric.
