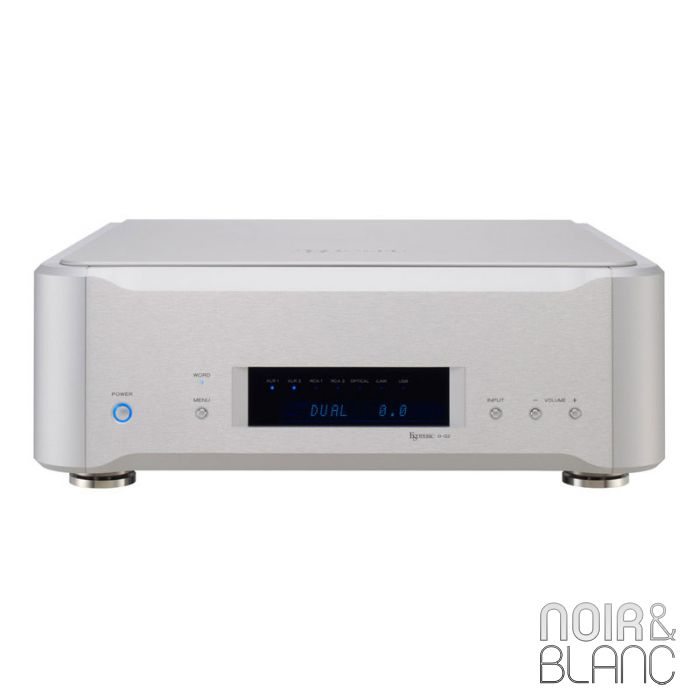

Esoteric D-02
Ce produit n'est plus disponible
Une question avant de finaliser votre commande ?
Notre équipe d'experts vous réponds par email ou au +32 538 44 51 (mar-sam, 10h-12h30 et 14h-18h30)
Fiche technique
Informations techniques complémentaires
Sortie audio analogique Bornes XLR (2 canaux) x 1
RCA (2 canaux) x 1
Impédance de sortie XLR 100 Ω
RCA 47 Ω
Niveau de sortie maximum (1 kHz, pleine échelle, 10 k) XLR (Gain: 0 dB) 2.45Vrms
RCA 2.45Vrms
Réponse en fréquence (lorsque l'entrée du signal PCM 192 kHz) 5 Hz à 55 kHz (0,3 dB)
Rapport signal à bruit (S / N) 115dB
Distorsion harmonique totale 0,0008% (1 kHz)
Entrée audio numérique Prise XLR x 2 (deux XLR1 et XLR2 connecteurs sont utilisés pour double entrée)
Niveau d'entrée 5.0 Vp-p
Impédance d'entrée 110 Ω
Fréquences d'échantillonnage d'entrée double connexion 32 à 384,8 kHz, 16-24 bit PCM linéaire (format double AES)
32-192 kHz, 16-48 bit PCM linéaire (ES-LINK3 Format)
DSD (ES-LINK1, le format ES-LINK2)
Fréquences d'échantillonnage d'entrée de connexion unique 32-192 kHz, 16-24 bit
PCM linéaire (format AES / EBU)
DSD (ES-LINK1, le format ES-LINK2)
Borne RCA x 2
Niveau d'entrée 0,5 Vp-p
Impédance d'entrée 75 Ω
fréquences d'échantillonnage d'entrée 32-192 kHz, 16-24 bit PCM linéaire (format IEC60958)
Terminal numérique optique x 1
Niveau d'entrée 24.0 - .14.5 dBm pic
Impédance d'entrée 75 Ω
fréquences d'échantillonnage d'entrée 32-192 kHz, 16-24 bit
PCM linéaire (format IEC60958)
i.LINK terminal (AUDIO) x 2 (6 broches, 4 broches) S400
fréquences d'échantillonnage d'entrée 32-192 kHz, 16-24 bit PCM linéaire
DSD
Connecteur de port USB. B x 1
fréquences d'échantillonnage d'entrée 32-192 kHz, 16-24 bit PCM linéaire
PLL2 gamme de verrouillage Verrouillable gamme de fréquences ± 5 ppm pour chaque fréquence d'échantillonnage
sortie de l'horloge Connecteur BNC x 1
Niveau de sortie égal au niveau TTL (en charge de 75 Ω)
La fréquence de sortie 44.1, 88.2, 176.4, 48, 96, 192 kHz, 22,5792, 24.576 MHz
même fréquence que l'entrée (quand la sortie réglée à travers)
précision de fréquence de sortie ± 0,5 ppm (lorsqu'ils sont expédiés nouveau)
Entrée horloge Terminal BNC × 2 (WORD IN, 10 MHz)
Impédance d'entrée WORD EN 75 Ω
10MHz IN 50 Ω
la compatibilité des fréquences d'entrée WORD EN 44.1, 88.2, 176.4, 48, 96, 192 kHz
22,5792, 24,576 MHz (± 5 ppm)
10MHz IN 10 MHz (± 5 ppm)
Niveau d'entrée WORD EN égal au niveau TTL
10MHz IN 0.5.1.0 Vrms onde sinusoïdale
Général Source de courant AC 230V 50Hz
AC 120V 60Hz
220V 60Hz
Consommation 14 W
Dimensions (W x H x D) 445 x 162 x 438 mm
(17 1/4 "x 6" 3/8 x 13 1/4 ")
Poids 27,4 kg (60: 2/5 kg)
Accessoires Cordon d'alimentation x 1
x 4 patins de protection
x 1 Carte de garantie
x manuel du propriétaire 1
L'avis de Noir & Blanc
New ES-LINK3 rend possible transmission à large bande
Le P-02 et D-02 peuvent effectuer à un niveau de 48-bit/176.4kHz ultra-large bande transmissions numériques PCM en utilisant le nouveau format "ES-LINK3" de Esoteric. Ces modèles ont aussi un support pour le «Dual AES 8Fs" standard, (24-bit/352.8kHz maximum).
D / A de traitement dans un domaine 35 bits (brevet en instance).
Cette technologie permet d'obtenir une qualité sonore à la fois délicate et lisse avec une très haute résolution en mettant en œuvre encore plus fine peu dégradé, et offre une puissance particulière d'expression extrêmement faibles niveaux de signal audio.
L'utilisation abondante de composants de haute qualité dans la conception
Un total de huit unités d'alimentation de tore indépendants sont installés dans le système de transport / DAC combinés pour fournir de l'énergie propre et stable pour chaque circuit.
Les nouvelles technologies de l'horloge isolé dimensions
Les circuits d'horloges sont assemblés en modules qui sont complètement isolés de l'alimentation en énergie, la terre, et les autres blocs de circuits. Ce module d'horloge nouvellement développé peut fournir le système avec une sortie d'horloge pur qui est équivalente à (ou qui excède), seule unité externe générateurs d'horloge maître vendus sur le marché.
Direct horloge maître LINK sans PLL
Un système nouvellement développé appelé "Direct horloge maître LINK sans boucle à phase asservie (PLL)" permet de relier le P-02 et D-02 via un signal d'horloge maître 22.5792MHZ. Cette fonctionnalité de synchronisation de haute précision, il est possible d'utiliser cette nouvelle dimension fonction de synchronisation de mots.
Appui à 10MHz entrée d'horloge maître
Tant le P-02 et D-02 sont équipés d'une entrée d'horloge dédié à une onde sinusoïdale 10MHz. Par conséquent, ils peuvent être connectés à de nombreux types de dispositifs d'horloge maître externe.
Extension optionnelle de lecture Super Audio CD multicanal
Le P-02 et D-02 sont équipés de bornes i.LINK de sorte qu'ils puissent être étendus pour effectuer la lecture audio CD superbe multicanal en intégrant trois unités D-02.
