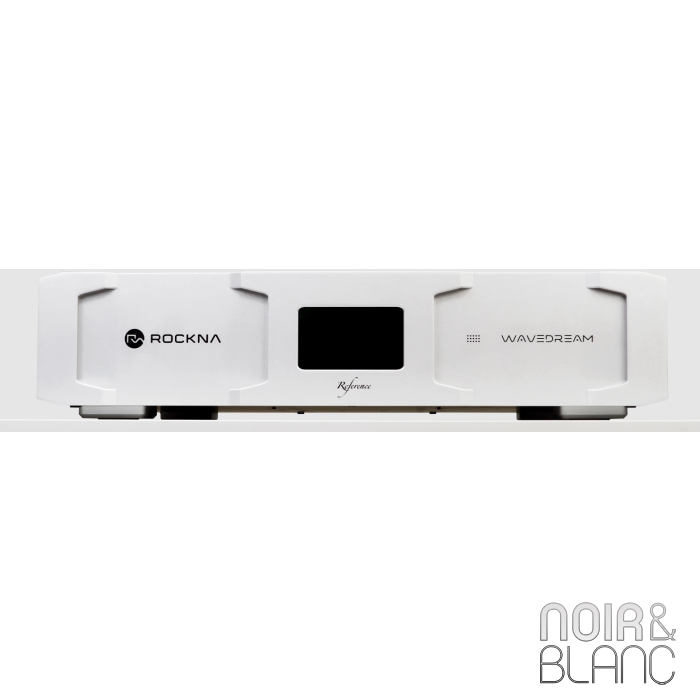

DAC ROCKNA Wavedream Reference Signature

Le DAC Rockna Wavedream Reference Signature repousse les limites de la conversion numérique à analogique personnalisée grâce à son ingénierie, sa performance, son design et sa qualité sonore.

Par rapport au modèle Wavedream Reference, le Reference Signature est équipé de DAC dédiés appelés RD-0 (utilisé dans Signature – structure 27 bits) et RD-1 (utilisé dans Edition – structure 26 bits). Les modules eux-mêmes sont des éléments technologiques complexes, partageant une topologie d’échelle hybride discrète sign-magnitude, pilotée par un algorithme complexe qui est intégré dans leur propre FPGA. Actuellement, RD-0/1 peut supporter une fréquence d’échantillonnage maximale de 6 MHz, qui est la fréquence d’échantillonnage maximale spécifiée par l’industrie pour un DAC audio. La sortie des modules DAC n’est pas tamponnée, ce qui permet une transparence maximale et une reproduction sonore naturelle. Il se caractérise également par son horloge Femtovox 2-LPN, une alimentation ultra-silencieuse et réglée avec précision ainsi qu'un étage de sortie entièrement discret, en version signature.

Chaque composant ou sous-système pertinent est défini par le matériel propriétaire de Rockna et son logiciel. Au cœur de Wavedream Reference Signature se trouve une architecture personnalisée, conçue pour le plus haut niveau de précision et de raffinement ultime dans la reproduction audio. Ce DAC est construit sur une base hautement optimisée et une puce AMD/ZYNQ efficace pour le contrôle principal/le rendu réseau et 4 FPGA, un pour chaque phase du système de conversion discret. La machine exécute un système Linux personnalisé Rockna qui prend tout en charge, sauf le traitement audio, qui est exécuté par les blocs matériels dédiés.

Pour obtenir une disposition interne élégante, Rockna a conçu une carte centrale à 10 couches pour le le traitement frontal et le moteur de rendu réseau. Une toute nouvelle carte d’alimentation dédiée à faible bruit a été développés, ainsi que de nouvelles cartes de conversion placées dans une configuration symétrique, deux pour chaque canal. Par rapport au Wavedream classique, le design a été optimisé en raccourcissant l’horloge et le signal de données chemins et en utilisant des connecteurs carte-à-carte de meilleure qualité. Par conséquent, l’intégrité du signal était considérablement amélioré. De plus, les transformateurs toroïdaux et l’écran sont blindés à l’intérieur à l’aide d’une cage en cuivre. Les étages analogiques suivant les modules de conversion N/A sont dissimulés à l’arrière de les planches de gauche et de droite.

La philosophie de Rockna pour un DAC d’exception est de maîtriser l’art de connecter des signaux mixtes de telle sorte que la sortie conserve toutes les nuances fines de l’enregistrement original. Beaucoup pensent que le secret est un traitement numérique approprié, mais ce n’est qu’une pièce du puzzle. Quand En déplaçant les informations audio du domaine numérique vers le domaine analogique, le système d’horloge joue un rôle essentiel dans donner une impression de réalisme, de son analogique et de création d’images audio 3D. La plupart des convertisseurs N/A prennent en charge le facile en s’appuyant sur l’ASRC (acronyme de convertisseur de fréquence d’échantillonnage asynchrone) intégré dans les puces ils utiliser. Bien que l’ASRC puisse avoir une signature sonore en soi, la qualité de l’ASRC mise en œuvre dans le DAC Les puces sont affectées par le coût et l’immobilier du silicium, ce qui les expose à une dégradation de la qualité sonore.

Dans le Wavedream Reference Signature, Rockna a développé l’une des horloges numériques PLL les plus avancées, sans ASRC Solutions ce qui donne au DAC la capacité de fonctionner comme une source analogique, avec un sens naturel de l’allure et rythme.

Plus de 20 circuits liés à l’alimentation pilotent plus de 90 000 uF de capacité. L’étalonnage audio Les transformateurs toriaux sont dissimulés sous une épaisse feuille de cuivre qui agit comme un bouclier.

Les modules DAC eux-mêmes sont des éléments technologiques complexes, partageant une topologie hybride en échelle sign-ample, pilotée par un algorithme complexe qui est intégré dans leur posséder FPGA. Ils peuvent supporter des fréquences d’échantillonnage allant jusqu’à quelques MHz et la sortie des modules DAC est sans tampon, permettant une transparence maximale et une reproduction sonore naturelle.

Conçu à partir de zéro pour fonctionner avec les nouveaux modules de conversion, l'étage de sortie est totalement discret et agit comme un tampon à grande vitesse, tout en gardant le circuit suffisamment simple qui combine des dispositifs JFET et bipolaires dans une conception de classe A, avec une faible boucle fermée Impédance de sortie et très faible bruit, en parfaite adéquation avec les performances globales de la machine.

Le FPGA interne suréchantillonne n’importe quel matériau à un taux fixe de 16x. Les modules DAC décoderont le flux numérique avec un débit de 768 kHz ou 705,6 kHz, respectivement, selon la fréquence d’échantillonnage d’entrée. Derrière ce simple Le facteur multiplicateur réside dans une puissance de traitement importante. Les filtres numériques sont fabriqués avec plusieurs blocs DSP travaillant en parallèle.

Trois variantes de filtres sont disponibles : linéaire, minimale et hybride phase. Ce sont des filtres hautement optimisés, offrant des performances étonnantes et  d’excellentes capacités de filtrage. Ils sont différents en ce qui concerne la réponse impulsionnelle.

L’interface utilisateur épurée et la simplicité d’utilisation font partie de l’expérience du Wavedream Reference Signature. Rockna a conçu une interface utilisateur appropriée. Il existe trois options pour contrôler l’appareil : le panneau avant l’écran tactile, la télécommande infrarouge classique et les applications mobiles Reference, disponibles pour iOS et Androïde. La télécommande est en métal avec des touches éclairées et capteurs de mouvement.
