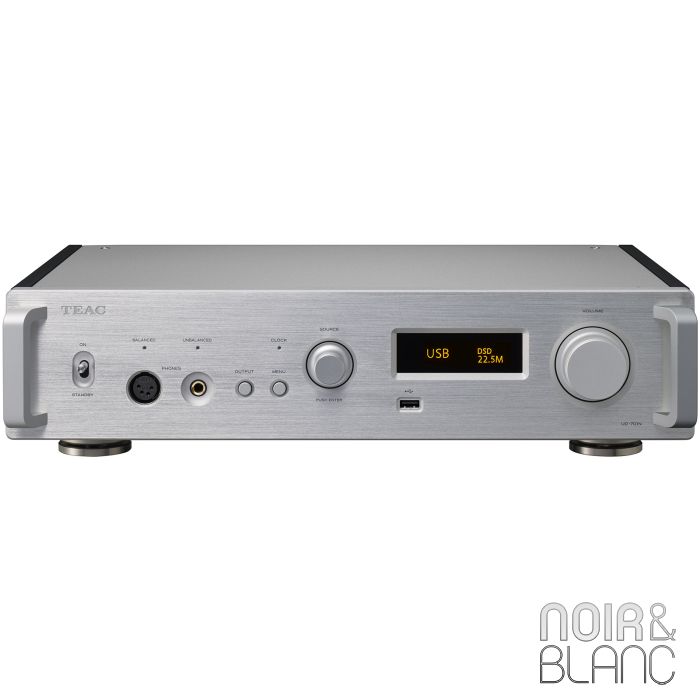

DAC TEAC UD-701N
Une question avant de finaliser votre commande ?
Notre équipe d'experts vous réponds par email ou au +32 538 44 51 (mar-sam, 10h-12h30 et 14h-18h30)
Fiche technique
| Réponse en Fréquence | 5 Hz à 80 000 Hz (+1 dB/–5 dB) |
|---|---|
| Rapport Signal/Bruit | 108 dB (poids A, 1 kHz) |
| Puce du DAC | DAC discret TEAC ΔΣ × 2 |
| Compatibilité Roon | Roon Ready |
| Decodeur MQA | Oui |
| Services de Streaming Audio Intégrés | Qobuz Connect, Tidal Connect, Spotify Connect |
| Formats Audio Supportés | DSD - DSDIFF / DSD (.dff, .dsf), FLAC (.flac, .fla), AIFF (.aiff, .aif), MP3 (.mp3, .mka), AAC (.m4a) |
| Formats de Bluetooth Supportés | AAC, LDAC, LHDC, SBC |
| Version Bluetooth | 4.2 |
| Entrées Audio Analogiques | RCA, XLR |
| Sorties Audio Analogiques | RCA, XLR, 4.4 BAL, Mini Jack 3.5 mm |
| Entrées Numériques Coaxiales | 2 |
| Sortie Casque | Oui |
| Prise USB A | Oui |
| Prise USB B | Oui |
| Connecteurs Additionnels | Optical In |
| Mode Préamplificateur | Oui |
| Connecteur pour Horloge Atomique | Oui |
| Impédance du Connecteur d'Horloge Atomique | 50 Ohms |
| Autres Caractéristiques | Section DAC : Conversion ascendante : 2xFs / 4xFs / 8xFs (maximum 384kHz) Entrées audio analogiques : Symétrique XLR : Impédance d’entrée : 50kΩ Niveau d’entrée maximal : 5 Vrms Asymétrique RCA : Impédance d’entrée : 25kΩ Niveau d’entrée maximal : 2,5 Vrms Entrées audio numériques : USB de type B × 1 (conforme à l’USB 2.0) Formats pris en charge : PCM : 16 / 24 / 32 bits 44,1 k / 48 k / 88,2 k / 96 k / 176,4 k / 192 k / 352,8 k / 384 kHz DSD : 2,8 M / 5,6 M / 11,2 M / 22,5 MHz Coaxial : Goupille RCA (plaquée dieu) × 2 paires Niveau d’entrée : 0,5 Vc-c Impédance d’entrée : 75Ω Formats pris en charge : PCM : 16 / 24 bits 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192 kHz DSD : 2,8 MHz (format DoP 176,4 kHz/24 bits) Optique : Rectangulaire (TOS) × 2 paires Niveau d’entrée : –24,0 à –14,5 dBm crête Formats pris en charge : PCM :16 / 24 bits 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192 kHz DSD : 2,8 MHz (format DoP 176,4 kHz/24 bits) ETHERNET : Connecteur : RJ-45 × 1 (1000Base-T) Formats pris en charge : PCM : 16 / 24 / 32 bits 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192 kHz / 352.8k / 384 kHz (stéréo) DSD : 2,8 M / 5,6 M / 11,2 M / 22,5 MHz (stéréo) Formats pris en charge : PCM sans perte : FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA DSD sans perte : DSF, DSDIFF (DFF), DoP Audio compressé : MP3, AAC (conteneur m4a) Clé USB : USB de type A × 2 (avant × 1, arrière × 1, compatible USB2.0) Système de fichiers pris en charge : FAT32, exFAT et NTFS à une seule partie Format de fichier pris en charge : PCM :16 / 24 / 32 bits 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192 kHz / 352.8k / 384 kHz (stéréo) DSD : 2,8 M / 5,6 M / 11,2 M / 22,5 MHz (stéréo) Formats de fichiers pris en charge : PCM sans perte : FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA DSD sans perte : DSF, DSDIFF (DFF), DoP Audio compressé : MP3, AAC (conteneur m4a) Bluetooth® : Classe de sortie : Classe2 (portée : 10m) Profil pris en charge : A2DP, AVRCP Codec A2DP pris en charge : LDAC, LHDC, AAC, SBC, Qualcomm®aptX™ audio/audio HD Protection du contenu A2DP : SCMS-T Nombre d’appariements sauvegardés : Maximum 8 Sorties audio analogiques : Symétrique XLR : Impédance de sortie : 220Ω Paramètres du niveau de sortie : Sélectionnable entre Fixe (0 dB), Fixe (+6 dB), Variable ou Désactivé Niveau de sortie maximal : 2,0 Vrms (1 kHz, pleine échelle, 10 kΩ chargé, FIxed à 0 dB) 4,0 Vrms (1 kHz, pleine échelle, 10 kΩ chargé, FIxed à +6 dB) 12 Vrms (1 kHz, pleine échelle, 10 kΩ chargé, variable) Asymétrique RCA : Impédance de sortie : 180Ω Paramètres du niveau de sortie : Sélectionnable entre Fixe (0 dB), Fixe (+6 dB), Variable ou Désactivé Niveau de sortie maximal : 2,0 Vrms (1 kHz, pleine échelle, 10 kΩ chargé, limité à 0 dB) 4,0 Vrms (1 kHz, pleine échelle, 10 kΩ activé, fixe à +6 dB) 6,0 Vrms (1 kHz, pleine échelle, 10 kΩ chargé, variable) Puissance de sortie casque maximale : XLR : 700mW + 700mW (32Ω en charge) 6.3 : 500mW + 500mW (32Ω × 1 chargé) Impédance prise en charge : 16 à 600Ω Entrée de synchronisation de l’horloge : BNC (plaqué or) × 1 Fréquence d’entrée : 10 MHz Niveau d’entrée : Ondulation rectangulaire : Équivalent à TTL Onde sinusoïdale : 0,5 à 1,0 Vrms Contrôle externe : Entrée de déclenchement (12V TRIGGER IN) Connecteur : Mini jack mono 3,5 mm × 1 Niveau d’entrée : 12 V, 1 mA Sortie de déclenchement (12V TRIGGER THRU) Connecteur: Mini jack mono 3,5 mm × 1 Niveau de sortie : 12 V Alimentation en courant maximale : 100 mA Power : AC220 - 240 V, 50/60 Hz Consommation électrique : 40 W Alimentation en veille : 0,4 W
|
| Accessoires Fournis | Cordon d’alimentation, Télécommande (RC-1330), Piles AAA × 2, Manuel du propriétaire, Repose-pieds x 3 |
| Largeur (cm) | 44.4 |
| Profondeur (cm) | 33.4 |
| Hauteur (cm) | 11.1 |
| Poids (kg) | 11.8 |
L'avis de Noir & Blanc
Le TEAC UD-701N est doté d’un DAC discret original nouvellement développé, sa polyvalence fascine tous les audiophiles en tant que cœur d’un système audio. Avec les fonctions DAC USB comme base, un lecteur réseau, un préampli analogique, un amplificateur de casque et diverses autres fonctions ont été combinés à un niveau élevé. Ce vaisseau amiral de TEAC, doté d’un nouveau DAC discret TEAC ΔΣ (Delta Sigma), a atteint un nouveau niveau.
En tant que DAC USB et lecteur réseau, le DSD 22,5 MHz et le PCM 384 kHz/32 bits sont pris en charge. À l’aide du nouveau DAC discret, tous les signaux numériques sont convertis en signaux analogiques avec une qualité audio élevée.Les signaux DSD sont transmis tels quels, tandis que les signaux PCM sont transmis après passage à travers un modulateur ΔΣ et conversion en signaux 1 bit ou multibit ; selon le choix de l’utilisateur final. La technologie de transfert USB Bulk Pet permet une transmission stable des données.
Non seulement il peut être utilisé pour tous les types de lecture numérique, des systèmes centrés sur un PC ou un Mac aux systèmes de serveur audio utilisant un NAS et la lecture en streaming, mais il peut également jouer un rôle central dans les systèmes en tant que préampli avec des entrées analogiques et numériques. L’UD-701N est un appareil polyvalent qui prend en charge de manière flexible de nouveaux styles d’écoute dans une nouvelle ère. En plus de permettre l’écoute via des haut-parleurs en combinaison avec un amplificateur de puissance, il prend également en charge une sortie casque symétrique à l’aide d’une prise XLR à 4 broches.
TEAC a incorporé une structure double mono extravagante dans toute l’unité, du circuit d’alimentation avec des transformateurs à noyau toroïdal gauche et droit indépendants à la section de convertisseur N/A et à l’étage de sortie analogique. Cette structure à deux modèles, qui dispose de circuits mono complets pour chacun des deux canaux, empêche les interférences entre les canaux gauche et droit, permettant la réalisation d’une expression musicale riche qui reproduit la sensation d’espace et de dimension.
En plus des 2 transformateurs à noyau toroïdal pour les signaux analogiques indépendants gauche et droit, des transformateurs à noyau toroïdal séparés sont également utilisés dans le module de réseau et les sections de contrôle numérique. En particulier, une électricité stable est fournie au module de réseau, ce qui nécessite un traitement avancé, en renforçant l’alimentation de la section du module de réseau avec une puissance linéaire.
L'UD-701N dispose du TEAC-QVCS (Quad Volume Control System) , un système de contrôle de volume d’ampli à gain variable avec quatre circuits indépendants pour la gauche, la droite, le positif et le négatif (L+, L−, R+ et R−). Le placer dans la route du signal audio le rend aussi court que possible, évitant ainsi la dégradation des signaux audio causée par leur tracé à travers des lignes de signal. De plus, comme le volume peut être réglé à des intervalles extrêmement fins de 0,5 dB, vous pouvez obtenir le volume idéal pour le système audio ou le casque que vous utilisez.
La sortie casque permet de réaliser le potentiel de nombreux types d’écouteurs, y compris les casques à haute impédance de 600 Ω.
En plus de l’ACTA™ et les codecs LHDC, qui peuvent transmettre des données audio avec une qualité considérée comme haute résolution (96 kHz/24 bits), il prend également en charge le Bluetooth Qualcomm® aptX™ HD, qui est capable de transmission 48 kHz/24 bits. Bien sûr, le populaire AAC, Qualcomm® aptX™ et les codecs SBC sont également pris en charge, ce qui vous permet de profiter facilement d’une lecture sans fil de haute qualité à partir de smartphones et de lecteurs audio numériques.
Grâce à la prise en charge de Roon Ready, les fonctions fournies par RAAT (Roon Advanced Audio Transport), notamment la lecture audio de haute qualité, l’utilisation facile et pratique à l’aide d’applications et la lecture synchronisée multiroom, peuvent être utilisées sans limites.
En plus de Spotify Connect, ce modèle prend également en charge Tidal et Qobuz, qui sont des services de streaming musical par abonnement qui permettent d’écouter des enregistrements de qualité CD (44,1 kHz/16 bits) sans perte. Le TEAC HR Audio Player, qui prend en charge la lecture DSD 22,5 MHz avec Windows et Mac, est fourni gratuitement ainsi que le TEAC HR Streamer, qui permet une lecture haute résolution à partir de smartphones et de tablettes.
Une structure flottante est utilisée pour garder les transformateurs, qui peuvent facilement provoquer des vibrations, isolés du panneau inférieur. Les longueurs de toutes les ailerons latéraux, qui servent à la dispersion de la chaleur, ont également été ajustées pour éviter les vibrations sympathiques. En plus d’utiliser le nombre minimum de vis de fixation de la carte de circuit imprimé, les pieds pinpoint originaux de TEAC qui utilisent un nouveau mécanisme pour fournir un jeu là où ils entrent en contact avec le panneau inférieur sont utilisés pour supprimer complètement les vibrations qui affectent la qualité audio.
