DAC TEAC UD-505-X
Une question avant de finaliser votre commande ?
Notre équipe d'experts vous réponds par email ou au +32 538 44 51 (mar-sam, 10h-12h30 et 14h-18h30)
Fiche technique
| Réponse en Fréquence | 10 à 80 000 Hz (+1/–3 dB, entrée PCM 192 kHz, sortie RCA, filtre numérique désactivé) |
|---|---|
| Rapport Signal/Bruit | 110 dB ou supérieur (entrée PCM 192 kHz, sortie RCA, filtre numérique désactivé) |
| Puce du DAC | ESS ES9038 Q2M ×2 |
| Connectivité | Bluetooth |
| Formats de Bluetooth Supportés | AAC, aptX, aptX HD, LDAC, SBC |
| Version Bluetooth | 4.0 |
| Entrées Audio Analogiques | RCA |
| Sorties Audio Analogiques | RCA, XLR |
| Entrées Numériques Coaxiales | 1 |
| Sortie Casque | Oui |
| Prise USB B | Oui |
| Connecteurs Additionnels | Optical In |
| Connecteur pour Horloge Atomique | Oui |
| Impédance du Connecteur d'Horloge Atomique | 50 Ohms |
| Autres Caractéristiques | Formats pris en charge : Entrée USB : PCM 16/24/32 bits 44,1k/48k/88,2k/96k/176,4k/192k/352,8k/384k/705,6k/768k Hz DSD 2,8 M/5,6 M/11,2 M/22,5 M Hz Entrée numérique coaxiale : PCM 16/24 bits 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz DSD 2,8 MHz (pris en charge avec le format DoP 176,4 kHz/24 bits) Entrée numérique optique : PCM 16/24 bits 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz DSD 2,8 MHz (pris en charge avec le format DoP 176,4 kHz/24 bits) Section DAC : Conversion ascendante PCM jusqu’à 384 kHz/32 bits, DSD 24,5 MHz Entrées audio : Port USB B, USB 2.0, transfert en mode asynchrone, transfert en masse Logiciels compatibles Lecteur audio TEAC HR (Windows, Macintosh) COAXIAL numérique (arrière) Goupille RCA ×1 (plaquée or) Niveau d’entrée : 0,5 Vc-c Impédance d’entrée : 75Ω Optique numérique (arrière) TOS-link ×1 Niveau d’entrée : -24,0 à -14,5 dBm crête Coaxial numérique (avant) : 1/8" (3,5 mm) mini* ×1 (combiné à une entrée numérique optique, détecté automatiquement) Niveau d’entrée : 0,5 Vc-c Impédance d’entrée : 75Ω * 1/8" Mini - Câble de conversion RCA inclus. Optique numérique (avant) : Mini optique 1/8" ×1 (combiné à une entrée numérique coaxiale, détecté automatiquement) Niveau d’entrée : -24,0 à -14,5 dBm crête Analogique (arrière) : Goupille RCA ×1 paire (plaqué or) Impédance d’entrée : 24kΩ Sensibilité d’entrée : 130 mV Bluetooth® : Classe 2 (portée : environ 33 pi/10 m) Profils pris en charge : A2DP, AVRCP Protection du contenu SCMS-T Non. de l’appareil couplé : maximum 8 appareils Sorties audio : XLR symétrique : XLR ×1 paire (plaqué or) Niveau de sortie : Fixe (0 dB), fixe (+6 dB), variable, sortie désactivée (sélectionnable) Puissance maximale : 2,0 Vrms (1 kHz, pleine échelle, en 10 kΩ, lorsqu’il est réglé sur fixe (0 dB)) 4,0 Vrms (1 kHz, pleine échelle, en 10 kΩ, lorsqu’il est réglé sur fixe (+6 dB)) 12,0 Vrms (1 kHz, pleine échelle, en 10 kΩ, lorsqu’il est réglé sur variable) Impédance de sortie : 188Ω RCA asymétrique : Goupille RCA ×1 paire (plaqué or) Niveau de sortie : Fixe (0 dB), fixe (+6 dB), variable, sortie désactivée (sélectionnable) Puissance maximale : 2,0 Vrms (1 kHz, pleine échelle, en 10 kΩ, lorsqu’il est réglé sur fixe (0 dB)) 4,0 Vrms (1 kHz, pleine échelle, en 10 kΩ, lorsqu’il est réglé sur fixe (+6 dB)) 6,0 Vrms (1 kHz, pleine échelle, en 10 kΩ, lorsqu’il est réglé sur variable) Impédance de sortie : 150Ω Sorties casque : Connecteur 1 : Prises stéréo TRS 1/4" (6,3 mm) ×2 (plaquées or) Polarité (équilibrée) : Pointe : HOT, Anneau : COLD, Manchon : NC (GND) Polarité (déséquilibrée) : Pointe : L, Anneau : R, Manchon : GND Connecteur 2 : 4,4 mm 5 pôles Pentaconn ×1 (plaqué or) Polarité (équilibrée) : Pointe : L+, Anneau1 : L-, Anneau2 : R+, Anneau3 : R-, Manchon : GND Rendement maximal : Symétrique XLR : 700 mW + 700 mW (en 32 Ω) Asymétrique RCA : 500 mW + 500 mW (en 32 Ω×1) / 350 mW + 350 mW (en 32 Ω×2) Sol actif : 500mW + 500mW (en 32Ω) Impédances prises en charge : 16 à 600Ω Section horloge : Horloge interne Type : Oscillateur à quartz Nombre d’horloges : 2 (44,1 kHz et 48 kHz) Entrée d’horloge externe : Connecteur : BNC (plaqué or) Fréquence d’entrée : 10 MHz Niveau d’entrée : Onde rectangulaire équivalente aux niveaux TTL Onde sinusoïdale : 0,5 à 1,0 Vrms Alimentation : AC220 - 240 V, 50/60 Hz Consommation électrique : 18 W (0,4 W en veille)
|
| Accessoires Fournis | Cordon d’alimentation, câble adaptateur mini-prise RCA, télécommande (RC-1330), 2 piles AAA pour télécommande, repose-pieds x3, manuel du propriétaire (avec garantie) |
| Largeur (cm) | 29 |
| Profondeur (cm) | 24.9 |
| Hauteur (cm) | 8.5 |
| Poids (kg) | 4.1 |
L'avis de Noir & Blanc

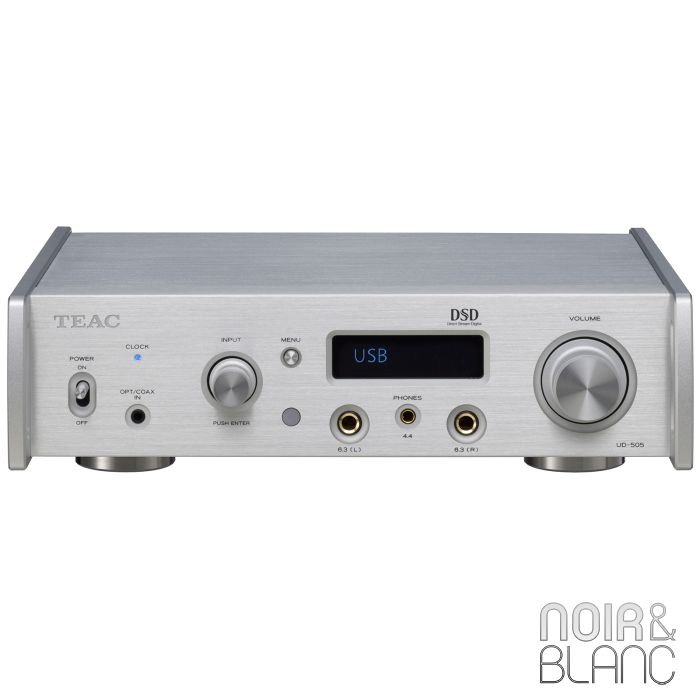

Le TEAC UD-505-X est un DAC USB monophonique double de pointe avec un amplificateur de casque intégré entièrement équilibré. Il fusionne les concepts audio haut de gamme et les décennies d’expérience de TEAC en matière de conception audio, dans un encombrement au format A4. La structure double mono traite les signaux stéréo avec une pureté plus élevée, et la section convertisseur N/A utilise un ESS Technology ES9038 Q2M dans chacun des canaux gauche et droit.
Ce modèle atteint un rapport signal/bruit élevé en utilisant chaque DAC en mode mono. De plus, il est mis à niveau avec des spécifications élevées qui permettent la lecture native des formats DSD 22,5 MHz et PCM 768 kHz/32 bits. Dans la section de traitement analogique, qui peut être considérée comme la clé de la qualité audio, on retrouve quatre circuits TEAC-HCLD2. Il s’agit de versions améliorées du précédent TEAC-HCLD.
La sortie casque dispose du circuit tampon diamant nouvellement adopté, en plus de deux connecteurs standard de 6,3 mm, un connecteur de casque 4,4 mm à 5 pôles est disponible, permettant une connexion symétrique et une connexion active à la terre avec une seule prise.
Le récepteur Bluetooth vous permet de profiter d’un streaming audio sans fil de haute qualité depuis votre smartphone sur ce DAC USB de référence. En plus des codecs SBC et AAC conventionnels, l’UD-505-X prend également en charge LDAC™ (transmission audio Hi-Res 24 bits/96 kHz) et Qualcomm aptX®™ HD, un codec qui utilise la transmission au format 24 bits/48 kHz. Ceux-ci vous permettent de lire des listes de lecture sur votre smartphone et votre tablette sans fil.
Le DAC de référence ES9038Q2M SABRE32 technologie ESS utilisé jouit d’une solide réputation sur le marché de l’audio haut de gamme. En utilisant l’architecture DAC HyperStream® II 32 bits et Time Domain Jitter Eliminator, qui sont des technologies originales d’ESS, une plage dynamique exceptionnelle est obtenue et la linéarité est augmentée dans la conversion N/A. En conséquence, une lecture audio claire et précise avec des performances supérieures.
Utilisant RDOT-NEO (Refined Digital Output Technology NEO), un algorithme de fluidité qui restitue les signaux audio numériques en douceur, l’UD-505-X convertit les signaux numériques PCM jusqu’à 384 kHz/32 bits PCM et 24,5 MHz DSD. Avec la fonction de conversion ascendante activée, vous entendrez une amélioration de la qualité, même avec de la musique que vous connaissez bien.
Une configuration à double circuit monophonique est utilisée partout, de l’alimentation (y compris les transformateurs de puissance) aux convertisseurs N/A de la section numérique et à l’étage de sortie analogique. Des convertisseurs N/A hautes performances aux transformateurs de puissance à noyau toroïdal massifs, chaque élément est configuré pour le traitement à canal unique. Cela permet d’éviter les effets d’interférence mutuelle tout en reproduisant une riche expressivité acoustique. De plus, les signaux audio analogiques des canaux gauche et droit sont traités en mode équilibré complet peu de temps après les convertisseurs N/A jusqu’à la borne de sortie, ce qui contribue à un meilleur rapport signal/bruit et à une plage dynamique étendue. Cela permet à la fantastique sensation d’air que possèdent les formats Hi-Res d’être traitée et transportée sans aucune perte.
L’UD-505-X accueille deux horloges embarquées exclusivement pour les fréquences d’échantillonnage de 44,1 kHz et 48 kHz et applique celle qui convient aux signaux numériques entrants - ceux qui sont des multiples de 44,1k ou 48k - pour reproduire un son identique à l’original en éliminant les effets de jitter sur le signal audio.
De plus, une entrée d’horloge externe de 10 MHz est également fournie, pour se synchroniser avec un générateur d’horloge maître encore plus précis, tel que le TEAC CG-10M/CG-10M-A, pour une lecture audio encore améliorée avec une excellente qualité sonore.
L’UD-505-X dispose également de la technologie de transfert USB « Bulk Pet » pour une qualité audio améliorée.
Sept types de filtres numériques PCM sont disponibles dans ce modèle. Cela vous permet de choisir le meilleur filtre en fonction du format de fichier d’entrée et du style de musique. Étant donné que le filtre peut être changé d’une simple opération de la télécommande incluse, vous pouvez facilement profiter des différences dans les nuances sonores subtiles de chaque type de filtre. L’unité peut également être utilisée sans filtres activés.
Deux transformateurs de puissance à noyau toroïdal surdimensionnés et de grande capacité sont utilisés dans l’UD-505-X, fournissant des sources de courant stables et individuelles pour chacun des canaux gauche et droit. Cela signifie qu’aucun des deux canaux ne sera affecté par les modifications de la consommation d’énergie de l’autre pendant le traitement numérique.
L’UD-505-X utilise le TEAC-HCLD 2 pour le circuit de sortie analogique. Il s’agit d’une version encore améliorée de l’ampli tampon du circuit TEAC-HCLD qui augmente la capacité de sortie de courant cruciale (HCLD : High Current Line Driver). Ce modèle utilise désormais des circuits intégrés tampons de ligne avec une capacité de sortie de courant extrêmement élevée. En utilisant une structure à deux circuits positif-négatif pour chaque canal, le variateur peut être différentiel avec une sortie symétrique et parallèle avec une sortie asymétrique. La transmission de signaux audio sans dégrader leur dynamisme devient possible avec une capacité d’alimentation en courant accrue.
Le TEAC-QVCS (Quad Volume Control System) est utilisé pour le circuit de volume. Ce contrôle de volume électronique est un type d’ampli à gain variable composé de quatre circuits discrets pour gauche, droite, positif et négatif (L+, L−, R+, R−). En plaçant le contrôle du volume de l’ampli à gain variable, qui traite en analogique, dans le chemin du signal audio sur la carte de circuit imprimé, les problèmes de bruit résultant d’un câblage divergent sont évités. De plus, ce TEAC-QVCS permet de régler le volume par incréments de 0,5 dB, ce qui vous permet de régler le volume parfait pour votre système audio ou votre casque.
L’UD-505-X dispose d’un total de 5 entrées numériques : audio USB, coaxiale, optique sur le panneau arrière, et une prise combinée sur le panneau avant (pour coaxiale et optique, prenant en charge PCM 24bit/192kHz et DSD64 (2,8MHz) au format DoP).
La nouvelle conception originale Stressless Foot avec trois points d’appui permet un placement stable de l’unité afin qu’elle ne soit pas affectée par de légères irrégularités de la surface en dessous. Par rapport aux pieds d’origine utilisés dans les conceptions précédentes, ces pieds ne sont que partiellement fixés au châssis. Cette conception a été développée sur la base du concept qu’en permettant aux pieds de vibrer librement, des réverbérations sonores plus naturelles pouvaient être obtenues. Le haut des pieds coniques, qui sont en acier usiné, est fixé de manière à ce qu’ils pendent du bas du châssis et pivotent librement lorsque l’unité est soulevée. Tout en conservant une sensation de placement comme celle des pieds à pointes pointus utilisés par les modèles précédents, cette conception permet des réverbérations plus naturelles et riches.
Les formats Hi-Res de nouvelle génération, DSD512 (22,5 MHz) et PCM 768 kHz/32 bits, sont pris en charge via le logiciel TEAC HR Audio Player pour Windows et Mac. Ce logiciel garantit la meilleure qualité de lecture disponible avec n’importe quelle combinaison de format audio et de configuration de l’ordinateur via un seul câble USB. Tout ce que l’utilisateur a à faire est de choisir l’UD-505-X dans le menu déroulant affichant les périphériques de sortie cibles. Le lecteur audio TEAC HR est téléchargeable sur le site Web de TEAC et est entièrement gratuit.
