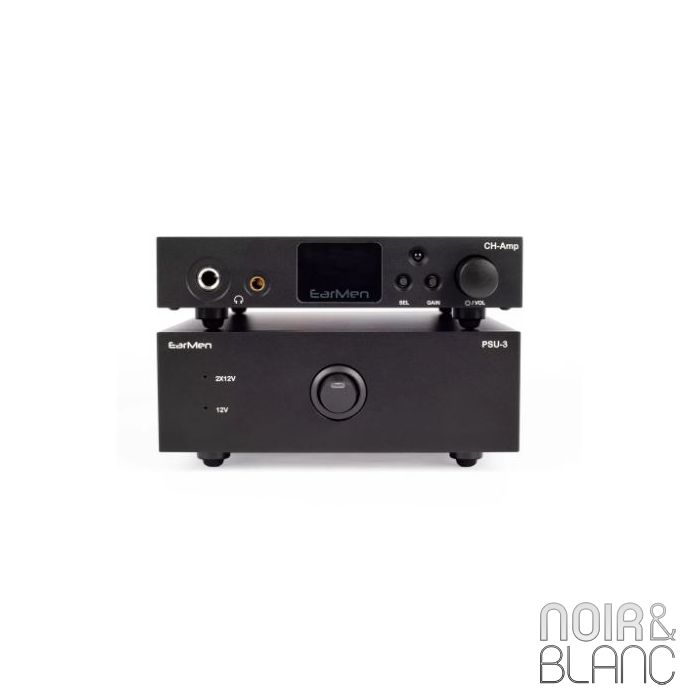

EarMen CH-Amp

Topologie d'un amplificateur composite

Les amplificateurs de puissance utilisent généralement des boucles de rétroaction thermique, ce qui entraîne de graves erreurs lors du pilotage de charges lourdes. Ces erreurs sont dues à l'auto-échauffement. L'utilisation du composite permet de supprimer ces erreurs et d'améliorer les performances du circuit. Les amplificateurs composites offrent également un meilleur décalage de sortie en courant continu. L'excès de la charge placée sur les transistors de sortie n'affecte pas la tension de décalage.


Conception

Le EarMen CH-Amp possède deux caractéristiques importantes : des sorties de préampli et un commutateur de gain. Le CH-Amp possède des sorties de préampli symétriques et asymétriques, ce qui vous permet de le connecter à des moniteurs alimentés pour un système complet. Le commutateur de gain vous permet de mieux contrôler à la fois le niveau de sortie et l'impédance, pour une meilleure adaptation à votre casque.

Une fabrication exceptionnelle

Le CH-Amp est né d'un châssis en aluminium plein bloc, ce qui le rend extrêmement durable et robuste. Sa conception compacte lui permet de s'adapter à tout environnement, à tout système ou à toute maison. Le circuit imprimé est intégré dans un boîtier en aluminium massif, ce qui lui confère une meilleure protection à l'intérieur du boîtier et une isolation supplémentaire contre les influences extérieures.

Architecture entièrement équilibrée

L'EarMen CH-Amp est un amplificateur de casque entièrement symétrique, ce qui signifie que les sorties symétriques de la source vont à la sortie intactes, seulement amplifiées. A partir de l'entrée Single-end, les signaux sont convertis en symétriques sans déphasage (déséquilibre de phase), de sorte que les signaux + et - obtenus sont parfaitement en phase.

Alimentation linéaire très faible

Avec le CH-Amp, vous disposez également d'une alimentation linéaire à faible bruit qui est fabriquée sans compromis, en utilisant les meilleurs composants et le dernier design du circuit. L'alimentation linéaire EarMen est fiable, simple et produit un bruit minimal.

Elle dispose également d'une protection contre les surcharges de courant, les courts-circuits et les surcharges thermiques, conformément aux normes de sécurité les plus strictes.

Le grand avantage de cette alimentation est que vous pouvez la connecter au DAC EarMen Tradutto et au Streamer EarMen Staccato et obtenir un système tout-en-un formidable.

Spécifications :

Entrées

L 1 RCA
L 2 RCA
L 3 Symétrique 4.4 mm

Sorties


SE 6.35mm
Symétrique 4,4 mm



Sorties pré


Sortie RCA SE
Symétrique 4.4mm



Dimensions 150x30x150 mm
Poids550 gr
PSU Dimensions 150x60x150 mm
Poids du PSU 1590 gr

Sortie asymétrique
Entrée SE Entrée BAL
Niveau de sortie 7Vrms 11Vrms
Puissance maximale 1,5 W 3,8 W
THD+N 0,0008 % 0,0005 % 0,0005 % 0,0005
SNR >116dB >118dB
Réponse en Fréq. ±0,005dB ±0,005dB

Sortie entièrement symétrique
Entrée SE Entrée BAL
Niveau de sortie 7Vrms 11Vrms
Puissance maximale 1,5 W 3,8 W
THD+N 0.0008% 0.0007%
SNR >118B >119dB
Réponse en fréquence ±0,005dB ±0,005dB
Gain Haut Bas
SE 6.35mm 7V (1.5W / 32Ω) 2.9V (260mW / 32Ω)
Symétrique 4,4 mm 11 V (3,8 W / 32Ω) 5,5 V (1 W / 32Ω)



Pré-sortie Sortie symétrique Sortie simple
Niveau de sortie 8V 4V
Impédance de sortie 200Ω 100 Ω
