Aurorasound Vida Prima
Une question avant de finaliser votre commande ?
Notre équipe d'experts vous réponds par email ou au +32 538 44 51 (mar-sam, 10h-12h30 et 14h-18h30)
Fiche technique
| Poids (kg) | 2.5 |
|---|
Informations techniques complémentaires
,Entrée : RCA
Impédance de charge de la cellule : 47 kΩ / MM, MC-haut, MC-bas
Gain de commutation : Haut / MC 64 dB, Bas / MM 40 dB
Sortie : RCA
Impédance de sortie : 47 Ω
Déviation RIAA 20Hz -20kHz : +/- 0.5dB
Bruit de conversion d'entrée : MC -134 dBV, MM -134 dBV
THD + N : MC 0,01%, MM 0,009%
Fonction d'interrupteur mute
La taille : L250 x P246 x H69 mm
Poids : 2,3 kg
L'avis de Noir & Blanc

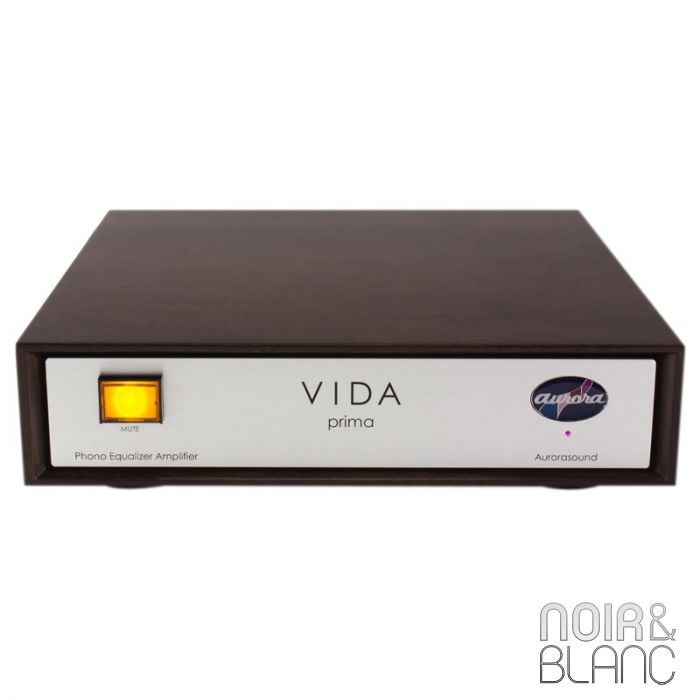

L'Aurorasound Vida Prima est le nouveau venu chez Aurorasound.
L'Aurorasound Vida Prima est un préamplificateur phono à transistors qui accepte les cellules MM & MC, avec un réglage possible du gain et de l’impédance placés en face arrière de l’appareil. L’électronique à composants discrets repose au sein d’un châssis en aluminium avec finition en bois verni .
La facade ne contient que le bouton "Mute" bien connu des audiophiles, la face arrière intègre les fiches d’entrée et de sortie au seul standard RCA, la fiche secteur IEC, l’interrupteur de mise sous tension ainsi que les réglages de gain et d’impédance.
Le premier, à 2 positions, permet de sélectionner le gain MM ou MC, soit 40 ou 64 dB. Le second, à 3 positions, permet de sélectionner la charge: MM, MC haut niveau et MC bas niveau.
Le circuit interne combine une compensation NF avec un type CR qui a pour objectif de reproduire une tonalité nuancée avec beaucoup de « matière », tout en limitant la distorsion avec un rapport signal/bruit élevé. Ce circuit reçoit des composants choisis avec soin : semi-conducteurs d’origine Texas Instruments, et condensateurs à film WIMA, complétés par des résistances de haute qualité d’origine japonaise.
L’alimentation a été également conçue autours d’un transformateur torique et d’une série de diodes de rapides et de capacités très silencieuses.
Le chemin de signal le plus court est réalisé en examinant le schéma de câblage de la carte de circuit imprimé et en réglant chaque commutateur comme commande de relais. La séparation à gauche et à droite a été améliorée, la rendant moins sensible au bruit externe.
