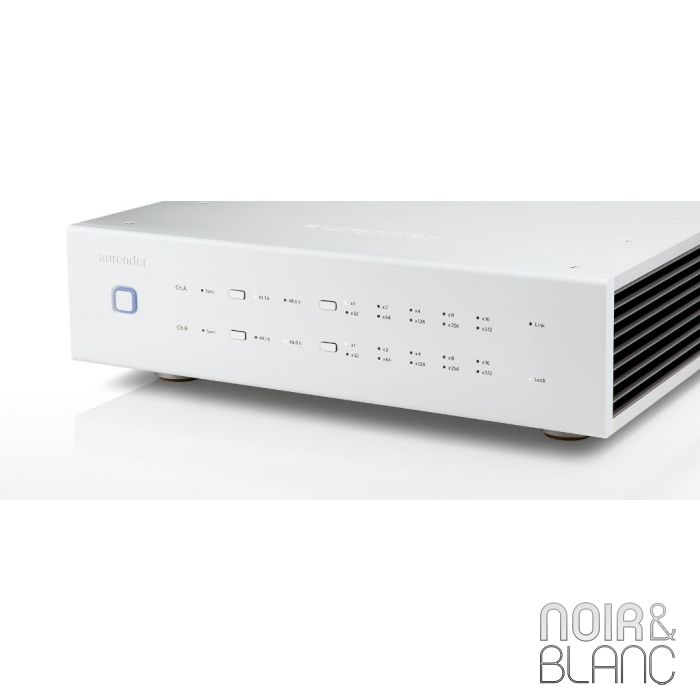

Horloge (clock) Aurender MC20

L'Aurender MC20 est à la fois un générateur de Master Clock et de Word Clock qui a été inspiré, développé et conçu pour fournir un niveau exceptionnellement élevé de réalisme audio numérique à partir d'un serveur musical et/ou d'un convertisseur N/A connecté. Grâce à la synchronisation supérieure du MC20, le jitter est réduit à des niveaux infinitésimaux, ce qui permet d'obtenir une pureté timbrale ultime et un placement stable des instruments dans la scène sonore de votre système.

Dans tout système audio numérique, la vitesse à laquelle les données numériques sont transmises et reçues est de la plus haute importance. Plus précisément, tous les dispositifs du chemin du signal numérique doivent être synchronisés afin de fournir une présentation cohérente. Par conséquent, pour une expérience ultime en matière de clarté, de transparence, d'image focalisée et de réalisme naturel, la source numérique de votre système, le DAC et tout autre upsampler ou convertisseur doivent tous recevoir le même signal d'horloge synchronisé provenant d'une source ultra précise et stable.

Au cœur du MC20 se trouve un module au rubidium qui génère un signal de référence d'horloge maître de 10 MHz. L'horloge au rubidium est utilisée pour sa précision et sa stabilité supérieures, à la fois à long et à court terme, pour une gigue ultra-faible. En outre, le MC20 contient deux modules discrets d'horloge de mots OCXO pour générer les fréquences 44,1 kHz et 48 kHz. Le MC20 alimente indépendamment et simultanément les quatre sorties d'horloge maître de 10 MHz et les quatre sorties d'horloge mot (2 à 44,1 kHz et 2 à 48 kHz) pour une polyvalence sans précédent avec une grande variété d'équipements Aurender et tiers.

Par conséquent, le MC20 peut être utilisé dans les scénarios suivants :

1. Fournir simultanément un signal de référence d'horloge maître de 10MHz à des appareils sources tels que des serveurs musicaux Aurender, des DACs, et même des word clocks séparés avec une entrée de référence d'horloge maître de 10MHz.
2. Fournir une horloge maîtresse de 10 MHz à des appareils sources tels qu'un serveur de musique Aurender et une horloge de mots à un DAC.
3. Fournir une horloge de mots à l'appareil source et au DAC.

Module d'horloge au rubidium

Le module d'horloge au rubidium utilisé dans le MC20 est une conception exceptionnellement stable et précise qui établit un nouveau niveau bas de bruit de phase et de gigue. Ses performances sans faille offrent un nouveau niveau de clarté vivante avec une largeur, une profondeur et une hauteur tridimensionnelles du champ sonore qu'il crée. La réduction de la gigue et du bruit de phase élimine toute trace d'éblouissement numérique et confère une chaleur et un naturel analogiques à toute source audio numérique.

Les modules au rubidium sont des dispositifs de haute précision, et ce sont des instruments extrêmement délicats. Par conséquent, les ingénieurs d'Aurender ont conçu un système unique de boîtier anti-chocs pour sécuriser le module et l'isoler des vibrations à la fois dans le châssis et dans l'environnement. Pour garantir que le module de rubidium peut être transporté en toute sécurité, il est livré dans sa propre caisse en mousse dans le carton principal du MC20. Une fois déballé, le module devra être installé par l'utilisateur et verrouillé dans sa chambre dédiée avant d'être utilisé.

Oscillateur à cristal contrôlé par four (OCXO) pour une réduction de la gigue à long terme

Alors que le module au rubidium prend en charge le signal du générateur d'horloge maître de 10 MHz du MC20, les modules OCXO d'Aurender contrôlent la sortie de l'horloge de chaque mot. Les OCXO sont parmi les horloges les plus précises et les plus stables utilisées aujourd'hui. Les modules OCXO déployés par les ingénieurs d'Aurender sont des ordres de grandeur plus précis et plus stables que les oscillateurs à cristal ordinaires utilisés habituellement dans les ordinateurs. Les changements de température peuvent faire fluctuer les oscillations des cristaux et induire une gigue dans le signal audio numérique. De plus, les cristaux ordinaires sont beaucoup moins stables et perdent de leur précision avec le temps. Dans les horloges OCXO, un oscillateur à cristal de haute qualité très stable est enfermé dans un compartiment à température contrôlée et maintenu à une température constante pour atténuer le jitter.

Connectivité - Sorties d'horloge sinusoïdale 10MHz

Un signal d'horloge maître de 10MHz fonctionne comme un signal de référence qui informe l'horloge OCXO d'Aurender pour une plus grande précision et stabilité à court et à long terme. L'entrée d'horloge d'Aurender ayant une impédance de 75Ω, connectez l'horloge maîtresse 10MHz d'impédance 75Ω du MC20 à la borne d'entrée d'horloge du serveur Aurender. Par des tests de mesure et d'écoute, la sortie 10MHz de l'horloge au rubidium offre des performances supérieures à celles des autres méthodes. Elle est fortement recommandée !

Si le DAC le permet, il est recommandé d'utiliser une horloge maîtresse de 10MHz. Sinon, utilisez les sorties d'horloge de mot individualisées. Choisissez les sorties 75Ω ou 50Ω en fonction de l'impédance d'entrée du DAC. Afin d'éviter la perte de signal et / ou le jitter, il est important de faire correspondre l'impédance du câble.

Dans un scénario où le DAC possède une ou plusieurs entrées word clock, vous pouvez connecter la sortie Master Clock 10MHz à votre Aurender et simultanément une sortie Word Clock au DAC. Connectez la sortie SPDIF BNC de votre source au MC20 pour une synchronisation automatique de la fréquence selon que vous lisez un fichier de base à 44,1 ou 48 kHz.

Connectivité et compatibilité avec les composants associés

Le MC20 peut être utilisé avec une large gamme de marques associées de DACs et de serveurs musicaux haut de gamme. Les modèles Aurender actuels prenant en charge le MC20 sont le N20, le W20SE et le N30/N30SA qui disposent tous d'une entrée d'horloge 75Ω.

Pour l'interfaçage avec un Aurender, ou des composants d'un autre fabricant, deux paires de câbles SPDIF 75Ω et 50Ω sont fournies.
